Analizator Diatermii

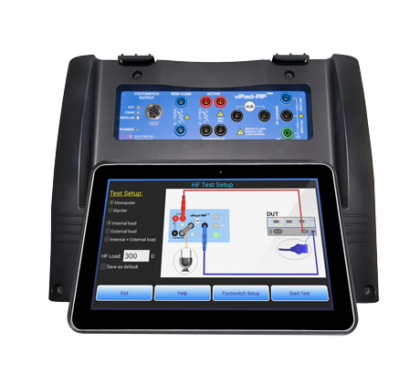

Przedstawiamy vPad-RF, najmniejszy w pełni wyposażony analizator do testowania aparatów do zabiegów elektrochirurgicznych (diatermii). Zbudowany w oparciu o rewolucyjną platformę Vision Pad, każda jednostka zawiera wbudowany Cyfrowy Oscyloskop HF i Analizator Widma
vPad-RF to najmniejszy w pełni wyposażony analizator do testowania aparatów do zabiegów elektrochirurgicznych (diatermii). Zbudowany w oparciu o rewolucyjną platformę Vision Pad, każda jednostka zawiera wbudowany Cyfrowy Oscyloskop HF i Analizator Widma
SPECYFIKACJA URZĄDZENIA VPAD-RF
| MOC HF (RMS) | |
| Zakres | 0 – 999.9 W (wynikowe z prądu HF) |
| Dokładność | ±(3% odczytu + ½W) |
| PRĄD HF (RMS) | |
| Zakres | 0 – 5A, obciążenie wewn. 0 – 8.5A, obciążenie zewn. |
| Dokładność | ±(1% odczytu + 5mA) |
| NAPIĘCIE (RMS) | |
| Zakres | 0-999.9 V (wynikowe z prądu HF) |
| Dokładność | ±(1% odczytu + 1V) |
| NAPIĘCIE SZCZYT) | |
| Zakres | 0 – 9999 V |
| Dokładność | ±(1% odczytu + 10V) |
| WSPÓŁCZYNNIK KSZTAŁTU | |
| 1.0 – 999.9 (wynikowe ze stosunku szczyt/RMS) | |
| PASMO RF SAMEGO INSTRUMENTU (-3DB) | |
| 250 Hz – 12 MHz | |
| IZOLACJA OBUDOWY | |
| 10 kV | |
| OBCIĄŻENIE ZMIENNE | |
| Zakres | 0 – 5115 Ω |
| Rozdzielczość | 5 Ω |
| Dokładność | ±1% + 0.5, -0 Ω |
| Moc, wypełnienie 50% | 200W @ 5 Ω |
| 400W @ 10 Ω | |
| 600W @ 20 Ω | |
| 600W @ 40 Ω | |
| 600W @ 80 Ω | |
| 600W @ 160 Ω | |
| 600W @ 320 Ω | |
| 600W @ 640 Ω | |
| 530W @ 1280 Ω | |
| 260W @ 2560 Ω | |
| WYPEŁNIENIE ROBOCZE | |
| Do 100% dla ustawień ręcznych 50% przy automatycznym włączeniu przełącznika nożnego, od 1 do 20 sek |
|
| TRYB IMPULSOWY | |
| Pomiary | Czas narastania, opadania i czas trwania impulsu |
| Zakres trwania | 0.1 do 6500 ms |
| Rozdzielczość | 0.1 ms |
| Dokładność | ± 0.2 ms |
| Cykl pracy impulsowej | 0.1 do 99.9% |
| OBCIĄŻENIE ŻRÓDŁA RF | |
| Rezystancja | 2 x 200 Ω |
| Dokładność | ±1% |
| Power 100% duty | 16 W |
| REZYSTANCJA DLA TESTU REM / CQM | |
| Zakres | 0 – 1023 Ω |
| Rozdzielczość | 1 Ω |
| Dokładność | ±1% + 1, -0 Ω |
| OSCYLOSKOP CYFROWY HF | |
| Zakres w osi Y | 0.125, 0.25, 0.75, 1.5, or 3A/działkę |
| Nastawa w zakresie osi Y | Ręczna lub Automatyczna |
| Zakres w osi X | 1.25, 2.5, 5, 10, 20 or 40 µs/działkę |
| Poziom wyzwalania | Regulowany, zbocze +/- |
| ANALIZATOR WIDMA HF | |
| Zakres pionowy | Normalny dB or liniowy |
| Zakres poziomy | 62.5, 125, 250, 500, 1000, 2000 kHz/działkę |
| Rozdzielczość częstotliwości | 1.22, 2.44, 4.88, 9.77, 19.5, 39.1 kHz |
| INTERFEJS UŻYTKOWNIKA | |
| Tablet 10” z systemem Android i interfejsem graficznym, łącze WiFi i Bluetooth, 12 Gb pamięci (z możliwością rozszerzenia za pomocą opcjonalnej karty SD) | |
| ZASILANIE | |
| Dla napięcia 120 V | 90 do 132 V AC rms, |
| 47 do 63 Hz, 0.6 A max. | |
| Dla napięcia 230 V | 180 do 264 V ac rms, |
| 47 do 63 Hz, 0.4 A max. | |
| WYMIARY | 8.5 x 11.0 x 13 in. (21,6 x 28 x 33 cm) |
| WAGA | 18 lb. (8,2 kg) |
| WARUNKI PRACY | 15°C do 40°C, 10% do 90% RH, Użytkować tylko w pomieszczeniach, Kategoria bezpieczeństwa elektrycznego II |
AKCESORIA STANDARDOWE VPAD-R |
|
| 3220-600 | Zwora |
| 7200-570 | Przewód do testu REM, 60″, 2 niebie przewody zakończone wtykami bananowymi z nieprzesuwnymi tulejkami zabezpieczającymi |
| 7200-572 | Odprowadzenie dyspersyjne do testu upływu HF, 60″, 1 niebieski wtyk bananowy plug z niewysuwaną tuleją ochronną do wtyczki REM |
| 7200-574 | Odprowadzenie testowe, 30″ czerwony, 2 wtyki bananowe z wysuwaną tuleją ochronną |
| 7200-575 | Odprowadzenie testowe, 30″ czarny, 2 wtyki bananowe z wysuwaną tuleją ochronną |
| 7500-430 | Zestaw, Bananowe odprowadzenie testowe/Zacisk krokodylkowy, Zielony |
AKCESORIA OPCJONALNE VPAD-RF |
|
| 7200-540 | Przewód przycisku nożnego Valley Lab, Cut/Coag, Monopolarny |
| 7200-541 | Przewód przycisku nożnego Force Triad, Cut/Coag |
| 7200-542 | Przewód przycisku nożnego Conmed, Cut/Coag, Monopolarny |
| 7200-543 | Przewód przycisku nożnego Erbe ICC350, Cut/Coag |
| 7200-544 | Przewód przycisku nożnego Multi ESU, BiPolar |
| 7200-545 | Przewód przycisku nożnego Bowa, Cut/Coag, MonoPolarny |
| 7200-546 | Przewód przycisku nożnego Olympus, BiPolarny |
| 7200-547 | Przewód przycisku nożnego Olympus, Cut/Coag, Monopolarny |
| 7200-548 | Niezakończony przewód przycisku nożnego do diatermii |
| 7200-549 | Niezakończony rozwidlony przewód przycisku nożnego, do diatermii |
| 7200-557 | Przewód przycisku nożnego Force Triad, Mono/Bipolarny |
| 7200-558 | Przewód przycisku nożnego Conmed, Mono/Bipolarny |
| 7200-559 | Przewód przycisku nożnego Valleylab, Mono/Bipolarny |
| 7200-571 | Przewód testowy REM, 60″, 2 niebieskie wtyki bananowe z niewysuwaną tuleją ochronną do wtyczki REM (wykonany z jednorazowego kabla REM ze zdjętą końcówką) |
| 7200-573 | Sonda testowa, Monopolarna, 2 przyciski, Valley Lab, Conmed, Olympus, do innych diatermii z 10″ czerwonym odprowadzeniem oraz wtykiem bananowym z wysuwaną tuleją ochronną |
| 7200-576 | Zwora aktywująca, Wtyk testowy złącza krzyżowego (Conmed) |
| 7200-577 | Przewód przejściowy UFP na bananowy Force Triad |
| 7200-578 | Przewód testowy 'E001′ Olympus ESG-400 |
| 7200-579 | Przewód testowy 'AEOP’ Olympus ESG-400 |
| 7200-580 | Przycisk kalibracyjny Force Triad (2 czarne punkty) |
| 7500-150 | Zestaw testowy akcesoriów Covidien Force Triad (7200-557 + 7200-577 +7200-571 +7200-580) |
| 7500-151 | Zestaw testowy akcesoriów ValleyLab FX (7200-559 + 7200-577 + 7200-571) |
| 7500-152 | Zestaw testowy akcesoriów Conmed 5000 (7200-558 + 7200-576) |
| 7500-153 | Zestaw testowy akcesoriów Olympus ESG-400 (7200-578 + 7200-579) |
