PRZEGLĄD

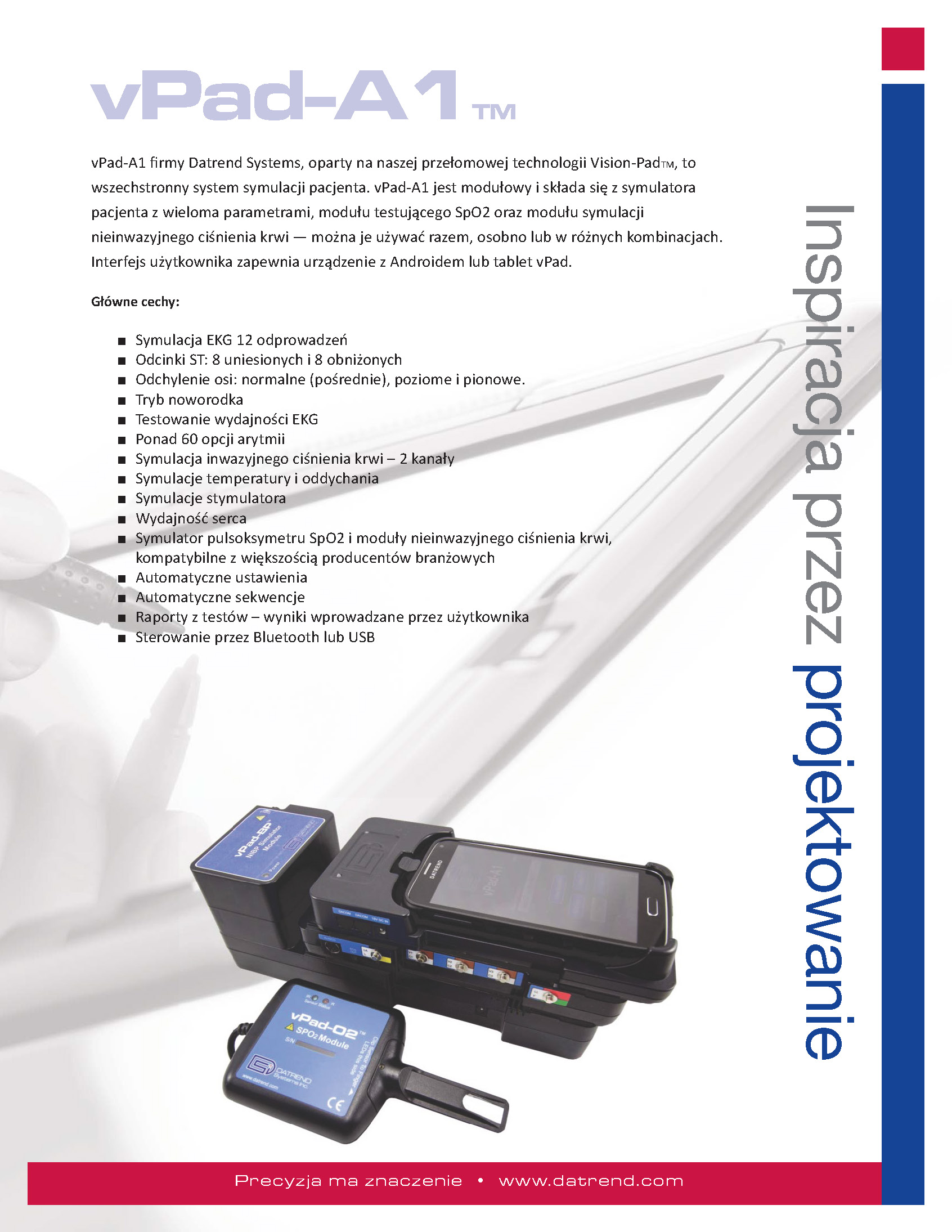

Symulator Parametrów Życiowych typu „Wszystko w Jednym”
Wykonany w oparciu o platformę Datrends’ Vision Pad Platform, vPad-A1 jest jedynym modularnym Symulatorem Parametrów Życiowych znajdującym się obecnie na rynku. Składa się z 3 modułów – vPad-PS (Wieloparametrowy Symulator Pacjenta), vPad-O2 (Tester SpO2) oraz vPad-BP (Nieinwazyjny Symulator Ciśnienia Krwi), które to moduły mogą być używane jednocześnie lub w różnych kombinacjach. Zintegrowane konfigurowalne przez użytkownika krzywe-R SpO2 R i obwiednie impulsów NIBP są pierwszymi na rynku.
CECHY
- 12 odprowadzeń dla symulacji EKG; niezależne wyjścia dla każdego przewodu sygnałowego
- Odcinki ST: 8 uniesionych i 8 obniżonych
- Odchylenie osi: Normalne (pośrednie), poziome i pionowe.
- Tryb Neonatalny
- Testy Wydajności połączeń EKG
- Wybór ponad 60 rodzajów arytmii
- 2 kanałowa symulacja inwazyjnego ciśnienia krwi
- Symulacja Temperatury i Oddechu
- Symulacja rozruszników serca
- Rzut Serca*
- Tester nasycenia SpO2 i moduły symulacji nieinwazyjnego ciśnienia krwi są kompatybilne z urządzeniami wszystkich głównych producentów na rynku
- Automatyczne Ustawienia
- Auto Sekwencje
- Raporty Testów
* wymagany opcjonalny adapter
SPECYFIKACJA
SPECYFIKACJA URZĄDZENIA vPad-A1™
(Połączenie Arkuszy Specyfikacji dla –PS, -O2 i –BP)
vPad-PS™
| SPECYFIKACJA OGÓLNA EKG |
| Pełny 12-odprowadzeniowy symulator EKG; niezależne wyjścia dla każdego przewodu sygnałowego – oznaczenia kolorów zgodne z normami AHA i IEC |
| Impedancje Wyjściowe: |
500, 1000, 1500 i 2000 Ω |
| Amplituda EKG: |
0.05 – 5.5 mV |
| Dokładność Amplitudy: |
± (2% nastaw + 0.05 mV) |
| EKG Wysokiego Poziomu: |
500x sygnał na II odprowadzeniu |
| Dokładność Wysokiego Poziomu: |
± 5% |
| Dokładność Bicia Serca: |
± 0.25 BPM |
| KOMPLETNY EKG |
| Zakresy: |
10-360 BPM, krok 1 BPM, Dokładność ±0.25BPM
Ustawienia predefiniowane przez użytkownika (15), użytkownik definiuje zakresy wejściowe |
| Amplitudy (Odprowadzenie II): |
0.05 mV do 0.5 mV (krok 0.05 mV; 0.5 mV do5.5 mV ( krok 0.25mV) |
| Tryb Neonatalny: |
EKG QRS z możliwością redukcji od 80 ms do 40 ms. |
| Artefakty: |
50 Hz, 60 Hz, mięśniowy, linia podstawowa, oddychanie |
| Odchylenie Osi: |
Normalne , poziome i pionowe. |
| TESTY JAKOŚCIOWE EKG |
| Przebieg Prostokątny: |
0.125, 2, 2.5 Hz |
| Przebieg Trójkątny: |
0.125, 2, 2.5 Hz |
| Impuls: |
30, 60 BPM z impulsem 60 ms |
| Przebieg Sinusoidalny: |
0.05 – 200 Hz. |
| Detekcja QRS I załamka R: |
Zakres: 30 – 250 BPM przebiegu trójkątnego
Szerokość: 8 – 200 ms
|
| Ustawienia Odcinka ST (Odprowadzenie II): |
Zakres: 60 BPM; Odcinek ST: ± 80% amplitudy EKG |
| Przebieg Uniesiony T: |
Zakres: 80 BPM; Odcinek ST: 0 – 150% amplitudy EKG |
| SYMULACJA PŁODU/IUP (TYLKO KANAŁ CH1) |
| Zakres Tętna Płodu: |
60 do 240 BPM krok 1 BPM
12 ustawianych zakresów, definiowanych przez użytkownika
Jednostajne, wczesne i późne spowolnienie, przyspieszenie jednostajne |
| Przebieg dynamiczny ciśnienia wewnątrzmacicznego (IUP): |
Dodatnia krzywa dzwonowa
Pik ciśnienia: 50 lub 90 mmHg
Czas skurczu: 90 s |
| Okres IUP: |
2, 3, 5 min i ustawienia ręczne |
| Czułość przetworonika ciśnienia |
5 lub 40 mv/v/mmHg |
| Impedancja Wejścia/Wyjścia: |
300 Ω ±10% |
| 2 KANAŁY CIŚNIENIA KRWI |
| Kanały Odizolowane Elektrycznie |
| Czułość Przetwornika |
5 lub 40 μV/V/mmHg |
| Impedancja Wejścia/Wyjścia: |
300 Ω ±10% |
| Wzbudzenie: |
2 do 16 Vp; DC do 5000 Hz |
| Zakres Kalibrowany: |
80 BPM normalna krzywa EKG |
| Poziomy Statyczne BP1/2: |
-10 do 400 mmHg krok 1 mmHg
15 ustawianych zakresów, definiowanych przez użytkownika |
| Dokładność: |
± (1% nastawy + 1mmHg) |
| Symulacje Dynamiczne: |
Tętnicze (120/80)
Tętnicze (90/40)
Tętnicze (160/110)
Tętnica Promieniowa (120/80)
Lewa Komora (120/0)
Prawa Komora (25/0)
Tętnica Płucna(25/10)
Blok Tętnicy Płucnej (25/2)
Prawy Przedsionek [CVP] (120/0)
Lewy Przedsionek (14/4)
Swan-Ganz (tylko kanał 1)
Automatyczny (co 15, 25sec) z pauzą
Ręczny, z możliwością ręcznego wyzwalania |
| Artefakt/Oddech (większe niż): |
5 mmHg lub 5%
10 mmHg lub 10% |
| ROZRUSZNIK SERCA |
| Amplituda Impulsu: |
-700 mV do +700 mV |
| Polaryzacja Impulsu: |
Dodatnia lub ujemna. |
| Szerokość Impulsu: |
0.1, 0.2, 0.5, 1.0, 2.0 ms |
| Dokładność: |
±(5% nastaw + 0.2 mV) Odprowadzenie II |
| Sekwencje Rozrusznika: |
Komorowe:
Asynchroniczny 75 BPM
Wymuszony ze stałymi uderzeniami zatokowymi
Wymuszony ze sporadycznymi uderzeniami zatokowymi
Sekwencyjny A-V
Nie wykryte
Brak-funkcji
Przedsionkowe:
Przedsionkowy 80 BPM
Sekwencyjny A-V |
| TEMPERATURA |
| 20 – 42°C z przyrostem 0.5°C |
| Dokładność: |
±0.01 °C symulacja wysokiej dokładności
(30, 32, 35, 37, 40, 42 °C)
±0.03 °C ogólnie |
| Zgodność Sondy: |
400 lub 700 serii YSI |
| ODDYCHANIE |
| Impedancja Podstawowa: |
500, 1000, 1500, 2000 Ω na ODPROWADZENIACH I, II, III |
| Zmiany Impedancji (Delta): |
0.05 do 1.0 Ω z przyrostem 0.05 Ω;
1.0 do 5.0 Ω z przyrostem 0.25 Ω; |
| Zakresy: |
10 do 150 BrPM; krok 1 BrPM; 0 BrPM dla BEZDECHU |
| Wybór Bezdechu: |
12, 22, 32 s, i ciągły |
| Wysiłek układu oddechowego (współczynnik wdech/ wydech): |
1/1, 1/2, 1/3, 1/4, 1/5
Wentylowany: 1/1
Odprowadzenie oddechu: LA lub LL |
| RZUT SERCA |
| Temperatura bazowa: |
36, 37 oraz 38°C, ±0.03 °C |
|
8 Temperatur Tłoczenia 0, 2, 20 oraz 24°C; sprzęt firmy Spacelab i Phillips
1 ustawiana przez użytkownika |
| Symulacje: |
C.O. z przepływem 3, 4, 5, 6, 7 l/min
Krzywa Wolnego Tłoczenia
Krzywa Błędnego Tłoczenia
Krzywa Przetaczania z Lewej do Prawej
Impuls Kalibrujący: 1°C przez 1 s |
| SELEKCJA ARYTMII |
| Ogólne 1: |
Asystolia 1
Asystolia 2
Asystolia 3
PVC1 Bigeminia
PVC1 Trigeminia
PVC2 Bigeminia
PVC2 Trigeminia
Przedwczesny skurcz przedsionkowy (PAC)
Przedwczesny skurcz węzłowy (PNC)
Wieloogniskowy PVC (pojedynczy)
Cykliczne Wieloogniskowe PVCs
|
| Arytmia Komorowa (PVC1lewa lub 2prawa): |
PVC Komorowy (pojedynczy)
PVC Komorowy (co 10 puls serca)
Wczesny PVC, Komorowy
PVC R-na-T, Komorowy
PVC 6/min
PVC 12/min
PVC 24/min
Podwójny PVCs (1 wystąpienie)
Ciąg 5 PVCs (1 wystąpienie)
Ciąg 11 PVCs (1 wystąpienie) |
| BŁĘDY PRZEWODZENIA |
|
Blok I Stopnia
Mobitz I, Blok II Stopnia
Mobitz II, Blok II Stopnia
Blok III Stopnia
Blok Lewej Odnogi Pęczka Hisa
Blok Prawej Odnogi Pęczka Hisa
|
| Migotania: |
Migotanie Przedsionków (zgrubne)
Migotanie Przedsionków (dokładne)
Migotanie Przedsionków (zgrubne)
Migotanie Przedsionków (dokładne)
|
| Arytmia Nadkomorowa: |
Tachykardia Przedsionkowa
Napadowa Tachykardia Przedsionkowa
Rytm Nadkomorowy @ 90 lub 120 BPM
Tachykardia Nadkomorowa @ 140, 150, 160,180, 190, 200, 210 & 220 BPM
NSR @ 160 BPM
|
| Ogólne 2: |
Trzepotanie Przedsionków
Arytmia Zatokowa
Brak skurczu @ 80 BPM (1 wystąpienie)
Brak co 10 skurczu @ 80 BPM
Brak co 10 skurczu @ 120 BPM
Rytm Węzłowy
Bradykardia Zatokowa <60 BPM
|
| Ustawienia Automatyczne: |
Nielimitowana liczba użytkowników, możliwość ustawienia parametrów symulacji. |
| KOMUNIKACJA / INTERFEJS UŻYTKOWNIKA |
| Jednostka Bazowa vPad-A1: |
Tablet 5” z systemem Android:
Ekran Dotykowy
Połączenie Przewodowe (USB) lub Bluetooth
WiFi
Pamięć 16 GB
Szyna XBUS dla połączeń z urządzeniami firmy Datrend i automatyzacji testów |
| POWER SUPPLY |
| Poprzez Jednostkę Bazową vPad-A1: |
Zewnętrzny Zasilacz Sieciowy
Wewnętrzne akumulatory Li-Ion (do 10 godz. pracy przy pełnym naładowaniu)) |
| WYMIARY |
98 mm x 208 mm x 56 mm (3.85” x 8.2” x 2.21”)
Moduł PS Unit (dołączony do Jednostki Bazowej A1) |
| WAGA |
660 g (1.44lb) Moduł PS Unit (zawarty w Jednostce Bazowej A1)
200 g (0.44lb) tablet jako interfejs bezprzewodowy |
| ŚRODOWISKO PRACY |
15°C do 40°C, 10% do 90% RH, użytkować wyłącznie w pomieszczeniach,
Kategoria II |
VPAD-O2™
| NASYCENIE (SPO₂) |
| Zakres: |
30% do 100% |
| Przyrost: |
1% |
| Ustawienia: |
6, definiowanych przez użytkownika |
|
Zakres dostosowania i ustawień mogą się różnić w zależności od typu pulsoksymetru |
| DOKŁADNOŚĆ SPO |
| Nasycenie w zakresie zgodnym z DUT: |
±1 pomiaru + dokładność specyficzna dla DUT |
| PULS |
| Zakres: |
20 do 300 BPM |
| Przyrost: |
1 BPM |
| Ustawienia: |
6, definiowanych przez użytkownika |
| Dokładność: |
± 0.25 BPM (tryb synchroniczny); w innym przypadku ±1 BPM |
| PULSE AMPLITUDE |
| Zakres: |
0 do 100% |
| Przyrost: |
krok 1% |
| Ustawienia: |
6, definiowanych przez użytkownika |
| Dokładność: |
± 1% |
| ZAKŁÓCENIA SYGNAŁU |
| Cztery zdefiniowane symulacje: |
Poruszenie
Stukanie (Artefakt Szpilkowy)
Drżenie (Artefakt Drgania)
Wstrząsy Podparcia (Przebieg Sinusoidalny 2.5 Hz) |
| USTAWIENIA AUTOMATYCZNE: |
| Nielimitowane ustawienia symulacji pacjenta |
| Domyślne Ustawienia Automatyczne: |
Dorosły Normalny
Niedotlenienie
Artefakt Ruchu
Tachykardia
Bradykardia
Neonatalny
Niska Perfuzja
Brak Perfuzji
Drżenie (Artefakt Drgania) |
| TESTY ALARMÓW: |
| Automatyczne sekwencje testowe do określania czasu reakcji na alarm oksymetryczny w przypadku: |
| Niskiego Nasycenia
Niskiego Pulsu
Wysokiego Pulsu
Niskiej Perfuzji
Zakłóceń Sygnału |
|
Pięć predefiniowanych oraz nielimitowana ilość programowalnych sekwencji alarmowych |
| KOMUNIKACJA / INTERFEJS UŻYTKOWNIKA |
| Poprzez Jednostkę Bazową vPad-A1: |
Tablet 5” z systemem Android:
Ekran Dotykowy
Połączenie Przewodowe (USB) lub Bluetooth
WiFi
Pamięć 16 GB
Szyna XBUS dla połączeń z urządzeniami firmy Datrend i automatyzacji testów |
| ZASILANIE |
| Jednostka Bazowa vPad-A1: |
Zewnętrzny Zasilacz Sieciowy
Wewnętrzne akumulatory Li-Ion (do 10 godz. pracy przy pełnym naładowaniu)) |
| WYMIARY |
98mm x 208mm x 30mm (3.85” x 8.2” x 1.18”) Jednostka Bazowa A1
90mm x 160mm x 24mm (3.54” x 6.3” x 0.95”) Moduł SpO₂ |
| WAGA |
440 g (0.96lb) Jednostka Bazowa A1
122 g (0.27lb) Moduł SpO₂ |
| ŚRODOWISKO PRACY |
15°C do 40°C, 10% do 90% RH, użytkować wyłącznie w pomieszczeniach,
Kategoria II |
VPAD-BP™
| KRZYWE PRODUCENTÓW |
| GE Dinamap and Dinamap Pro
Critikon Dinamap Plus
Datascope Passport
Welch-Allyn Spot LXi and 52000
Fukuda Dynascope
Colin Press-Mate
…oraz więcej własnych symulacji |
| JEDNOSTKI CIŚNIENIA |
| mmHg, mbar, kPa, inH₂O, cmH₂O |
| USTAWIENIA BP |
| Skurczowe/Rozkurczowe (mmHg) |
| Dorośli |
Dzieci |
| 255/195 |
150/100 |
| 200/150 |
120/80 |
| 150/100 |
100/65 |
| 120/80 |
80/50 |
| 100/65 |
60/30 |
| 80/50 |
35/15 |
| 60/30 |
|
| SYMULACJA BP: |
| Typ Symulacji: |
Oscylometryczny |
| Zakres Nastaw: |
20 – 240 BPM |
| Dokładność: |
±0.25 BPM w trybie synchronicznym
±1 BPM w innych przypadkach |
| Amplituda: |
0 – 2 ml
1.25 mmHg dla mankietu 500 ml |
| Zakres Amplitudy: |
0 – 150% |
| Dokładność Amplitudy: |
powyżej 0.5% |
| Ustawienia Automatyczne: |
nielimitowane, definiowane przez użytkownika |
| PRZESUNIĘCIE OBWIEDNI: |
| ± 50 mmHg max |
| Minimalne Skurczowe: |
15 mmHg |
| Maksymalne Rozkurczowe: |
275 mmHg |
| MANOMETR: |
| Zakres Ciśnienia: |
0.0 do 400.0 mmHg |
| Dokładność: |
± 0.5 mmHg |
| Rozdzielczość: |
0.1 mmHg |
| REGULOWANE ŹRÓDŁO CIŚNIENIA: |
| Zakres Ciśnienia: |
10.0 do 400.0 mmHg |
| Dokładność: |
± 0.5 mmHg |
| Rozdzielczość: |
0.1 mmHg |
| TEST SZCZELNOŚCI: |
Pompowanie Automatyczne/Ręczne
Automatyczny Timer |
| Czas Testu Szczelności: |
30 – 600 s (definiowany przez użytkownika) |
| Ciśnienie Docelowe: |
20 do 400 mmHg |
| Zakres: |
0 do 200 mmHg/min |
| Ustawienia definiowane przez użytkownika: |
12 |
| Automatyczne ustawienia definiowalne przez użytkownika: |
nielimitowane |
| TEST NADCIŚNIENIA: |
| Pompowanie Automatyczne/Ręczne |
| Zakres: |
20 – 400 mmHg |
| Czas Spustu: |
1-999 s |
| Ustawienia definiowane przez użytkownika: |
12 |
| Automatyczne ustawienia definiowalne przez użytkownika: |
nielimitowane |
| CECHY STANDARDOWE / AKCESORIA: |
| Sekwencje Automatyczne
Nielimitowane Ustawienia Definiowalne przez Użytkownika
Zasilacz Podstawowy vPad-A1 / Wyświetlacz
Uniwersalny Zestaw Rurek |
| KOMUNIKACJA / INTERFEJS UŻYTKOWNIKA |
| Poprzez Jednostkę Bazową vPad-A1: |
Tablet 5” z systemem Android:
Ekran Dotykowy
Połączenie Przewodowe (USB) lub Bluetooth
WiFi
Pamięć 16 GB
Szyna XBUS dla połączeń z urządzeniami firmy Datrend i automatyzacji testów |
|
| ZASILANIE |
| Poprzez Jednostkę Bazową vPad-A1: |
Zewnętrzny Zasilacz Sieciowy
Wewnętrzne akumulatory Li-Ion (do 10 godz. pracy przy pełnym naładowaniu)) |
| WYMIARY |
98mm x 275mm x 97mm (3.87″ x 10.82″ x 3.80″)
Moduł BP Unit (dołączony do Jednostki Bazowej A1) |
| WAGA |
1080 g (2.38lb) BP Unit (dołączony do Jednostki Bazowej A1)
200 g (0.44lb) tablet jako interfejs bezprzewodowy |
| ŚRODOWISKO PRACY |
15°C do 40°C, 10% do 90% RH, użytkować wyłącznie w pomieszczeniach,
|
