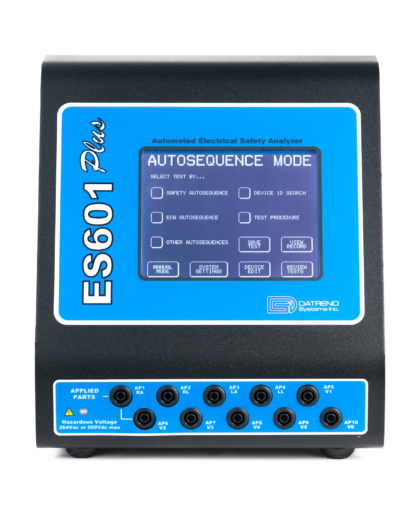

4. ES601 Plus

PRZEGLĄD

NOWA GENERACJA ŁĄCZNOŚCI SYSTEMOWEJ

Duży, graficzny ekran dotykowy udostępnia znakomitą widoczność z pełną klawiaturą QWERTY i numeryczną w celu wprowadzania danych w niespotykanie łatwy sposób

OPROGRAMOWANIE ES601PC COMPANION

Wykorzystaj w pełni potencjał swojego testera ES601Plus z oprogramowaniem ES601pc Companion Po prostu zainstaluj oprogramowanie i bądź gotowy do dostosowania testera tak, by prowadził wszystkie twoje testy. Program ES601pc jest dostarczany w standardzie z testerem bezpieczeństwa umożliwiając ci podgląd i wydruk raportów testów oraz dostosowanie wszystkich aspektów automatyzacji testów, łącznie z testami bezpieczeństwa, symulacją EKG, ustawieniami testera i listą procedur kontroli serwisowej

CECHY

Zautomatyzowane i ręczne testowanie bezpieczeństwa elektrycznego zgodne ze standardami AAMI/ANSI ES-1 i IEC 62353 oraz VDE 751
Zintegrowany symulator EKG i arytmii
Zautomatyzowane sekwencje testowania dla defibrylatorów, pomp infuzyjnych, monitorów pacjenta i td.
Wszystkie autosekwencje i listy sprawdzające są w 100% edytowalne dla całkowitej personalizacji procedur w wewnętrznej pamięci wyników testów
Automatyczne flagowanie rezultatów testów, które wykraczają poza określone limity
Drukowanie raportów wyników testów oraz naklejek inspekcyjnych
Redukuje obsługę dokumentów papierowych, eliminuje odręczne rejestry, standaryzuje badania urządzeń medycznych
Zwiększenie jakości i dokładności wykonywanych testów
Zwiększa wydajność – zaoszczędza ponad 50% w stosunku do ręcznego testowania i ręcznego wypisywania rekordów

SPECYFIKACJA

SPECYFIKACJA URZĄDZENIA ES601

STANDARDY TESTÓW BEZPIECZEŃSTWA ELEKTRYCZNEGO:

IEC60601
AAMI-ES1
VDE-0751
IEC62353
EC601-BAT (IEC60601 dla urządzeń medycznych zasilanych z baterii)
AAMI-BAT (AAMI-ES1 dla urządzeń medycznych zasilanych z baterii)
VDE-BAT (VDE-0751 dla urządzeń medycznych zasilanych z baterii)
IEC353-BAT (IEC62353 dla urządzeń medycznych zasilanych z baterii)
IEC61010

TESTY ZAUTOMATYZOWANE:

wykorzystując Auto-Sekwencje Bezpieczeństwa
wykorzystując Auto-Sekwencje EKG
wykorzystując Inspekcję Ogólną
wykorzystując Auto-Sekwencje Testera
wykorzystując Procedury Testowe
wykorzystując Wyszukiwanie Urządzenia po Numerze ID (Numer Identyfikacyjny)

TRYB RECZNY TESTÓW BEZPIECZEŃSTWA:

Napięcie zasilania
Prąd pobierany przez testowane urządzenie
Rezystancja izolacji
Rezystancja uziemienia
Prąd upływu

POMIARY NAPIĘĆ:
Zakres:	0.0 do 300.0 VAC
Dokładność:	DC do 100Hz ±1% odczytu ±1

POBIERANY PRĄD:
Zakres:	0 – 20.00 A AC
Dokładność:	±2% odczytu ±1

REZYSTANCJA IZOLACJI:
Zakres:	0.5 do 999.9 MΩ
Dokładność:	R ≤ 100MΩ, ±2% odczytu ±1

REZYSTANCJA UZIEMIENIA:
Zakres:	0.001 do 0.200 Ω at 25A AC ±/-10% 0.001 do 3.000 Ω at ±1A DC dwubiegunowe
Dokładność:	±1% odczytu ±1

PRĄD UPŁYWU:
Standardy:	IEC60601-1, AAMI-ES1:1996, VDE-0751, IEC62353, IEC61010
Zakres:	0 do 14,000 uA RMS / 0 do 25,000 uA DC
Metoda:	Odczyt True RMS
Dokładność:	DC & 25Hz-200kHz – ±1% odczytu ±2 200kHz-1MHz – ±4% odczytu ±3
Napięcie Części Aplikacyjnych wynosi 110% napięcia zasilania AC dla testów IEC6060, lub 100% napięcia zasilania AC dla innych standardów bezpieczeństwa.

SYMULATOR EKG:

PRZEBIEGI TESTOWE
Impulse DC:	4 sek
Przebieg prostokątny:	2 Hz
Przebieg trójkątny:	2 Hz
Przebieg-R:	10, 25, 40, 100 i 200 ms, @ 60 BPM
Przebieg sinusoidalny:	0.5, 10, 20, 40, 50, 60, 70 i 100 Hz
Symulacja EKG:	30, 60, 90, 120, 150, 180, 240 i 300 BPM

SYMULACJA ARYTMII

Second Degree A-V Block (BLK II)
Premature Atrial Contraction (PAC)
Right Bundle Branch Block (RBBB)
Premature Ventricular Contraction (PVC)
R-on-T PVC
Run of 5 PVC
Multifocal PVC
Bigeminy

PRZEBIEGI TESTOWE DDEFIBRYLATORA/AED:

Atrial Fibrillation (AFIB)
Asystole
Supraventricular Tachycardia (SVT)
Polymorphic VTach @ 140 BPM (PVT140)
Monomorphic VTach @ 160 BPM (PVT160)
Ventricular Fibrillation (VFIB)
Missed beat @ 80, 120 BPM

AMPLITUDA WYJŚCIOWA:
Ustawiana:	1mV, 2mV, or 0.5 mV na wyprowadzeniu ll
Dokładność:	– Zakres: ±0.2% – Amplituda: ±2%

INTERFEJS UŻYTKOWNIKA:
Wyświetlacz	Ekran LCD 4.53″ x 3.40″ (11.5 cm x 86 cm) Podświetlany, Monochromatyczny 320 x 240 pikseli 53 znaków x 30 linii tekstu

KLAWIATURA:

Ekran dotykowy

SYGNALIZATOR AKUSTYCZNY:

Piezoelektryczny, jedna częstoliwość

POJEMNOŚĆ DANYCH:

176 Rekordów Testów (dane testów)
3,072 Pozycje Danych Testowych Czynności Serwisowych
18,432 Rekordów Urządzeń
500 Obsługowych Procedur Testowych
24 AutoseKwencje Testów Bezpieczeństwa
6 Autosekwencji Testów EKG
18 Ogólnych Procedur Inspekcyjnych
12 Autosekwencji Testów SpO212 Autosekwencji Testera IV Pump
24 Autosekwencje Testów Defibrylatora
60 Autosekwencji do zdefiniowania przez użytkownika

PORT DRUKARKI:

DB25F, Standard Centronix

PORT RS-232:

DB9F, 9600 baud, N, 8, 1

PORT USB:

Interfejs sprzętowy – gniazdo USB
Protokół – USB 2.0 compliant, 1 Mbit/s

PORT ETHERNET:

Interfejs sprzętowy – gniazdo RJ-45
Protocol – 10baseT, 10 Mbits/s, maximum

PORTY KLAWIATURY I SKANERA KODÓW KRESKOWYCH:

Skaner kodów kreskowych RS-232
Klawiatura PS/2 lub skaner kodów kreskowych PS/2

SPECYFIKACJA ZASILANIA TESTERA:

Zależna od region geograficznego:
115VAC(±/- 10%), 60 Hz, 16A
230VAC(±/- 10%), 50 Hz, 13A

WARUNKI PRACY:

15 do 40°C, 10% do 90% RH, Wysokość: max. 2000 m
Użytkować tylko w pomieszczeniach, Kategoria bezpieczeństwa elektrycznego II

WYMIARY:

9″ (23 cm) W x 9″ (23 cm) D x 10″ (25 cm) H

WAGA:

12 lbs (5.4 kg) Standard / 17 lbs (7.7 kg) z opcją testu pomp PETM

AKCESORIA

AKCESORIA STANDARDOWE ES601
3000-009	Przewód zasilania, 15A, HOSP, 10′, NA, (NEMA 5-15P -> C19)
3000-011	Przewód zasilania, EU1-16P, R/A Plug, 10′, EU (Schuko CEE7-7-> C19)
3000-012	Przewód zasilania, Wlk. Bryt.1-13P, R/A Plug, 10′, UK (BS1363A -> C19)
3000-016	Przewód zasilania, Dania 13A-250V,13P Plug C-19 CONN 2.5M Black IEC 60320
3000-018	Przewód zasilania, Australia, 10
3000-019	Przewód zasilania, 16A, 8′, Brayiial
3140-425	XDK-Przewód Kelvina
3140-475	Przewód Kelvina z zaciskiem
3140-479	Przewód Kelvina z sondą
7200-234	Przewód Kelvina z zaciskiem z odłączanym, izolowanym zaciskiem

AKCESORIA DODATKOWE ES601
3000-010	Przewód zasilania, USA 120V/20A
3140-010	Przewód, RS232, DB9M-DB9F, 6′ (ES601 do PC przez RS-232)
3140-060	Przewód, MD5M NA RJ12, 6′, Czarny (ES601 do Oxitest)
3140-403	Przewód, USB A-B Męski, 6′
3140-426	Adapter, DB9S(Fem) – RJ12(Fem) 6 Styków
3140-427	Adapter, DB9P(Male) – RJ12(Fem) 6 Styków
3140-429	Przewód, RJ12 (6P6C) – RJ12), Interfejs Testera, 7′ (ES601 do AMPS-1)
3140-430	Adapter, DB25S(F) do RJ12F (6 CONT)
7006-050	Torba na sprzęt, 8.5″ x 6″ x 2.75″ (Duża)
7006-051	Torba na sprzęt, 8.5″ x 2.9″ x 2.6″ (Mała)
7006-052	Torba na sprzęt, 7″ x 5″ x 3″ (Średnia)
7006-055	Torba miękka, Duża, 17″ x 14″ x 11″
7200-097	Przewód Assy, OXT+7 DO ES601 PLUS RJ12 Szeregowy
7200-099	Przewód Assy, DYMO SE300 Labelwriter, RJ12-DB9M (ES601 do drukarki etykiet DYMO)
7200-238	Moduł Interfejsu Fluke Impulse 7000
7200-561	Przewód Interfejsu Drukarki Brady Printer
7500-425	Zestaw, Wtyk Bananowy/EKG Snap Adapter (Zestaw 10 szt.)
7500-427	Zestaw, Odprowadzenia testowe Bananowe/Zacisk Krokodylkowy, Czarny
7500-428	Zestaw, Odprowadzenia testowe Bananowe/Zacisk Krokodylkowy,a Niebieski
7500-429	Zestaw, Odprowadzenia testowe Bananowe/Zacisk Krokodylkowy, Żółty
7500-430	Zestaw, Odprowadzenia testowe Bananowe/Zacisk Krokodylkowy, Zielony
7500-435	Zestaw, Adapter Szeregowy, ES601 -> P3/Solo, AMPS-1 -> PC (RJ12 -> DB9F) (ES601 do Solo/Phase3)
7500-437	Zestaw, Adapter Szeregowy, ES601 -> Infutest 2000 (RJ12 -> DB25F) (ES601 do Infutest 2000)
7500-438	Zestaw, Adapter Szeregowy, ES601 -> Impulse 4000 (RJ12 -> DB25M) (ES601 do Impulse 4000)
7500-441	Przewód, ES601 do Drukarki Seiko Printer (ES601 do drukarki Seiko)
7500-442	Zestaw, Przewód Szeregowy, AccuSimBP HH –> ES601/PC 3.5mm RS232
7500-443	Zestaw, Przewód Szeregowy ES601 dla Drukarki Epson LQ300/310
7600-051	Skaner Kodów Kreskowych (RS232) z Pokrowcem
7600-052	Skaner Kodów Kreskowych (PS-2) z Pokrowcem
